DXFmagic ist eine Datendrehscheibe für folgende Dateiformate:
DXF,XLS,CNC,TXT,BMP,JPG,GIF,RLE,WMF,ICO,UR,EMF

DXFmagic liest verschiedene 2D-DXF-Dialekte und DXF-Versionen und rechnet die gesamte Zeichnung
auf die 5 Grund-Elemente Punkt, Linie, Kreis, Kreisbogen und Text um
und erzeugt als Output eine DXF-Standard-Datei, die alle nachgeschalteten DXF-Systeme verstehen.

Diese Funktion ist für alle Anwender hilfreich, die DXF-Daten unterschiedlichster Herkunft einlesen und weiterverarbeiten müssen.

• DXFmagic konvertiert unterschiedlichste DXF-Dialekte in den DXF- Standard.
• DXFmagic konvertiert BMP/JPEG/JPG/GIF/WMI /ICO/CUR/FMF/RLE in DXF- Geometrie.
• DXFmagic repariert schadhafte DXF-Konturen u. schließt vorhandene Lucken
• DXFmagic konvertiert EXCEL-Tabellen (z.B.: Stücklisten) in DXF-Tabellen.

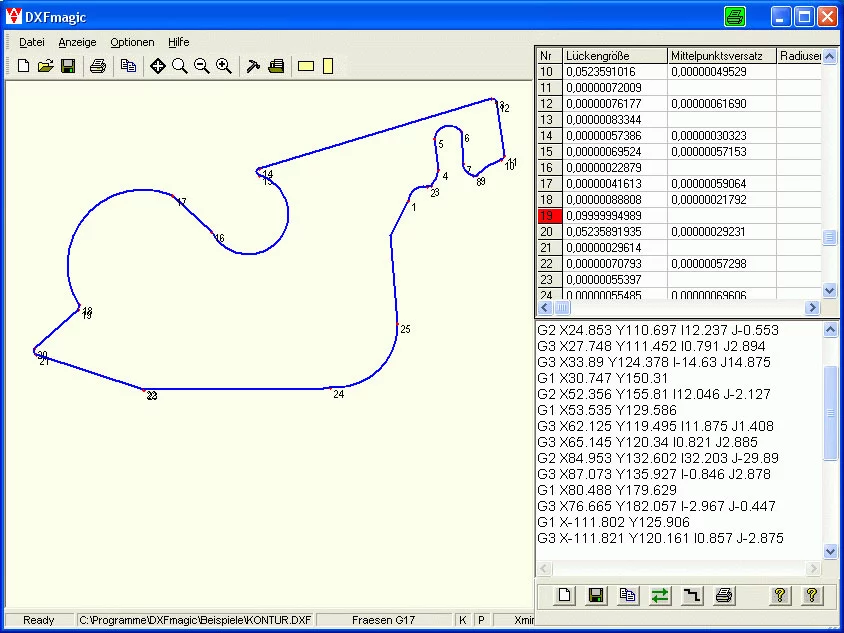

• DXFmagic konvertiert DXF-Geometrie in NC-Code.
• DXFmagic konvertiert NC-Code in DXF-Geometrie.
• DXFmagic konvertiert DXF-Geometrie in eine EXCEL-Tabelle und umgekehrt.
• DXFmagic konvertiert DXF-Geometrie in eine neutrale Text-Datei und umgekehrt.
• DXFmagic konvertiert Punktkoordinaten (X,Y,Z) aus beliebigen Quellen in DXF-Punkte.

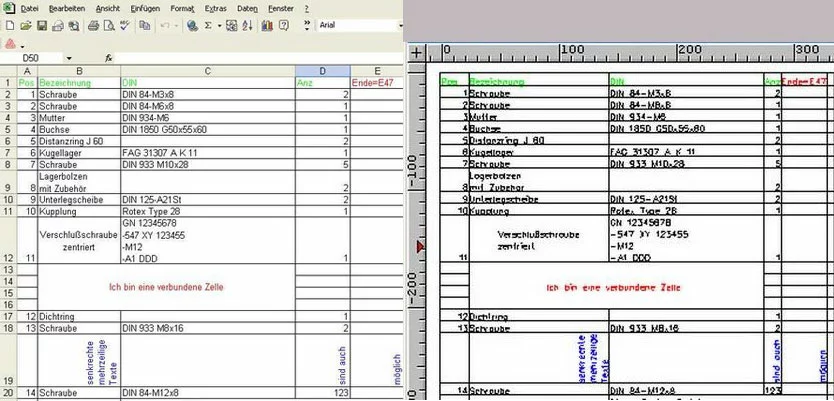

DXFmagic konvertiert EXCEL-Tabellen in DXF-Tabellen.
Umfangreiche Einstellmöglichkeiten sind vorhanden.
Damit können Sie z.B. EXCEL-Stücklisten in beliebige CAD-Systeme einlesen:

• DXFmagic loscht doppelte Elemente.
• DXFmagic löscht darunter liegende kürzere Elemente.
• DXFmagic zerlegt Ellipsen in eine einstellbare Anzahl von Kreisbogenelementen.
• Konturverfolger mit Lückenschließer an Bord.
• Mit DXFmagic bekommen Sie NC-fähige Kontur!
• DXFmagic konvertiert DXF-Geometrie in NC-Fahrsätze.
• (DIN-ISO 66025 und Heidenhain).
• DXFmagic konvertiert DXF-Kreise zu NC-Bohrungen.

Das Drawing Interchange File Format (DXF) ist ein von Autodesk spezifiziertes Dateiformat zum CAD-Datenaustausch
und wurde in das CAD-Programm AutoCAD integriert.
Das DXF-Format wurde neben dem DWG-Format eingeführt, um einen externen interpretierbaren Datenaustausch
zwischen den AutoCAD-Systemen zu gewährleisten.

Die Installation, die Deinstallation und die Programmausführung von DXFmagic wurde auf folgenden Betriebssytemen ohne Probleme getestet:
Win95, Win98 SE, WinMe, WinNT 4.0, Win2000, WinXP, Vista, Windows 7, Windows 8, Windows 10
